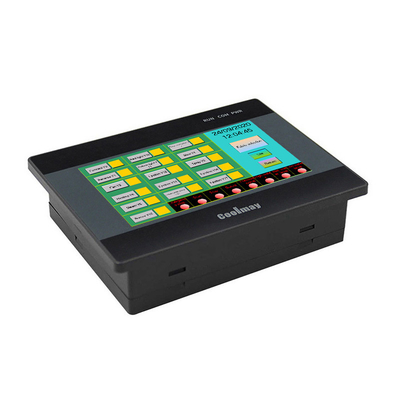

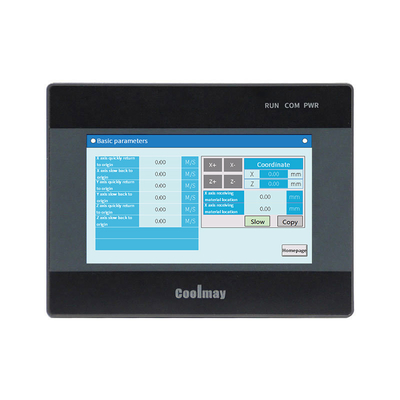

4.3 ''टीएफटी मानव मशीन इंटरफेस पीएलसी 4 - 6W 60K रंग प्रतिरोधी टच स्क्रीन
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xआयाम | 134*102*34mm | टक्कर मारना | 64एमबी |
---|---|---|---|
मैं/ओ | अधिकतम 12DI/12DO | डिफ़ॉल्ट प्रोग्रामिंग पोर्ट | 1 टाइप-सी, 1 आरएस232 |
बिजली की खपत | 4-6W | संकल्प (पिक्सेल) | 480*272 |
हाई लाइट | TFT मानव मशीन इंटरफ़ेस PLC,प्रतिरोधक स्पर्श मानव मशीन इंटरफ़ेस PLC,12DI 12DO मानव मशीन इंटरफ़ेस PLC |
4.3 "टीएफटी मानव मशीन इंटरफेस पीएलसी 4-6W 60 के-रंग प्रतिरोधी टच स्क्रीन"
QM3G-43FH के उत्पाद विनिर्देश:
दिखाना | आयाम | 134*102*34mm |
कटआउट आकार | 120*94mm | |
बिजली की खपत | 4-6W | |
विशेषता | 60K-रंग प्रतिरोधी टच स्क्रीन, पोर्ट्रेट डिस्प्ले का समर्थन करता है | |
स्मृति | टक्कर मारना | 64एमबी |
ROM | न ही फ्लैश 8MB | |
सी पी यू | 32 बिट सीपीयू 408 मेगाहर्ट्ज | |
मैं/ओ | डीआई / डीओ | अधिकतम 12DI/12DO |
डीआई/डीओ स्तर |
इनपुट: निष्क्रिय एनपीएन, सार्वजनिक टर्मिनल पृथक ट्रांजिस्टर आउटपुट: निम्न स्तर एनपीएन, कॉम नकारात्मक से जुड़ता है;रिले आउटपुट: आम तौर पर खुला सूखा संपर्क |
|
करो टाइप |
रिले एमआर या एमओएस (रिले आउटपुट: अधिकतम लोड 5 ए / एमओएस आउटपुट: अधिकतम लोड 2 ए) |
|
एनालॉग I/O (वैकल्पिक) |
अधिकतम 4AI/2AO | |
एआई प्रकार (वैकल्पिक) |
थर्मोकपल ई/ई_/के/के_/एस/एस_/टी/टी_/जे/जे_/पीटी100/पीटी1000/एनटीसी10के/एनटीसी50के/एनटीसी100के/ 0~10V/ 0~5V/ 0~20mA/4~20mA/मिश्रित |
|
एओ प्रकार (वैकल्पिक) | 0 ~ 10 वी / 0 ~ 5 वी / 0 ~ 20 एमए / 4 ~ 20 एमए / मिश्रित | |
उच्च गतिसमारोह | उच्च गति गिनती |
सिंगल फेज 6 चैनल 60KHz, या 2 AB 60KHz + 1 AB 10KHz, या 2 ABZ 60KHz + 1 AB चरण 10 KHz |
हाई-स्पीड पल्स |
8 चैनल, Y0-Y3 100KHz है, Y4-Y7 10KHz है। हाई-स्पीड काउंटिंग + हाई-स्पीड पल्स <480KHz |
|
संबंध | एचएमआई | टाइप-सी एचएमआई डाउनलोड पोर्ट (यूएसबी मर्मज्ञ समारोह के माध्यम से पीएलसी प्रोग्राम डाउनलोड कर सकते हैं), आरएस232 पोर्ट |
/ | ||
पीएलसी | 1 TYPE-C, 1 RS232 (प्रोग्राम पोर्ट) | |
1 रुपये 485 या 2 रुपये 485 COM पोर्ट (जिनमें से एक डिफ़ॉल्ट RS232 पोर्ट से बदला गया है); 1 वाईफ़ाई (डिफ़ॉल्ट RS232 पोर्ट पर कब्जा) |
||
सॉफ़्टवेयर | एचएमआई | Coolmay mView HMI प्रोग्रामिंग सॉफ्टवेयर |
पीएलसी | मित्सुबिशी जीएक्स डेवलपर 8.86 और . के साथ संगतकाम करता है 2 |
1. पीएलसी ट्रांजिस्टर और रिले का उपयोग करने की सावधानियां
पीएलसी आउटपुट एक सामान्य कैथोड आउटपुट है, सैद्धांतिक मूल्य 1 ए है, वास्तविक उपयोग 500 एमए से कम है, COM वायरिंग नकारात्मक है, कृपया 24 वी वोल्टेज का उपयोग करें, स्विच के रूप में उपयोग किए जाने पर कोई वोल्टेज आउटपुट नहीं होता है।यदि एक बाहरी रिले, रिले को बाहरी बिजली की आपूर्ति की आवश्यकता होती है।
रिले का संपर्क जीवन है, सैद्धांतिक मूल्य 30W गुना है, और बाहरी भार का सैद्धांतिक मूल्य 5A से अधिक नहीं है।अक्सर, फुल लोड करंट सेवा जीवन को प्रभावित कर सकता है, और कोई वोल्टेज आउट नहीं होता है।
2. कूलमे पीएलसी आउटपुट प्रकार चयन की सावधानियां
एमटी: ट्रांजिस्टर आउटपुट को इंगित करता है, एमआर: रिले आउटपुट को इंगित करता है, और एमआरटी: रिले ट्रांजिस्टर मिश्रित आउटपुट को इंगित करता है।
ट्रांजिस्टर आउटपुट और रिले आउटपुट के बीच मुख्य अंतर हैं:
(1) वर्तमान भार में अंतर।वर्तमान में, हम 500MA के अधिकतम करंट लोड वाले ट्रांजिस्टर का उपयोग करते हैं, और रिले का अधिकतम करंट लोड 5A है (EX2N(S)/DX2N(S) सीरीज पीएलसी का अधिकतम रिले करंट 3A है);
(2) आउटपुट पावर: ट्रांजिस्टर को केवल DC24V बिजली की आपूर्ति से जोड़ा जा सकता है, और रिले को DC24V और AC220V बिजली की आपूर्ति से जोड़ा जा सकता है;
(3) कार्यात्मक विशेषताएं: यदि आपको स्टेपर मोटर चलाने के लिए पल्स भेजने की आवश्यकता है, तो आपको ट्रांजिस्टर आउटपुट या मिश्रित आउटपुट का उपयोग करना चाहिए।इसके अलावा यदि आउटपुट स्विच सक्रिय है, तो ट्रांजिस्टर आउटपुट का उपयोग करने की अनुशंसा की जाती है;
(4) यदि रिले और ट्रांजिस्टर दोनों उपलब्ध हैं, तो ट्रांजिस्टर आउटपुट का उपयोग करने की सिफारिश की जाती है क्योंकि ट्रांजिस्टर की कोई संपर्क जीवन सीमा नहीं होती है और जीवनकाल रिले से अधिक लंबा होगा जब तक कि वर्तमान सीमा से अधिक न हो।
आरएफक्यू:
प्रश्न: क्या आप कार्गो वारंटी प्रदान करते हैं?
हाँ, हम सभी वस्तुओं पर वारंटी प्रदान करते हैं।
प्रश्न: क्या कूलमे तकनीकी सहायता प्रदान कर सकता है?
ए: हम इस क्षेत्र में 12 से अधिक वर्षों से हैं।यदि आपके कोई प्रश्न हैं, तो कृपया हमसे संपर्क करें और समस्या को हल करने में आपकी सहायता के लिए हम अपने इंजीनियरों से सलाह प्रदान करेंगे।
ए: हमारे पास बड़ी संख्या में गोदाम हैं।तेजी से वितरण सुनिश्चित करने के लिए गोदाम में बड़ी मात्रा में सामान रखें।
ए: हम आपको आपके विशिष्ट आदेश के आधार पर प्रत्येक आइटम के लिए एक छोटी ऑर्डर मात्रा प्रदान करते हैं!
