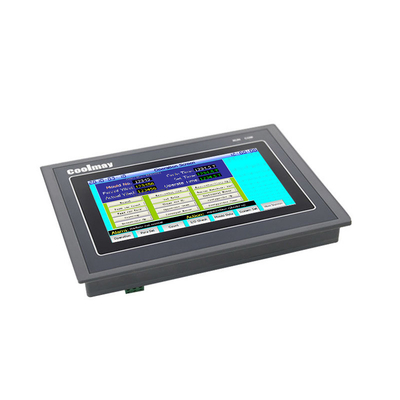

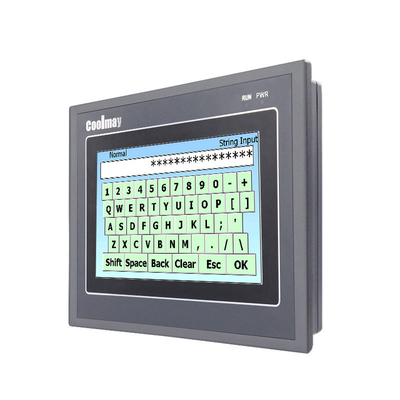

Coolmay 4-6W HMI PLC ऑल इन वन एनालॉग मॉड्यूल RS232 RS485 7 इंच HMI पैनल
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| आयाम | 226*163*35.6mm | विशेषता | 60K रंग प्रतिरोधी टच स्क्रीन, पोर्ट्रेट डिस्प्ले का समर्थन करता है |
|---|---|---|---|
| कटआउट आकार | 217 * 154 मिमी | कॉम पोर्ट | 1x मिनी USB, 1x RS232, 1x RS485 |
| प्रमुखता देना | 6W एचएमआई पीएलसी ऑल इन वन,एचएमआई पीएलसी ऑल इन वन एनालॉग मॉड्यूल,मॉड्यूल कूलमे एचएमआई पीएलसी ऑल इन वन |
||
उत्पाद विवरण
Coolmay 4-6W HMI PLC ऑल-इन-वन एनालॉग मॉड्यूल RS232 RS485 7 इंच HMI पैनल 64MB 800*480 DC24V
ऑल-इन-वन समाधान ग्राहक उपकरण स्वचालन नियंत्रण की जरूरतों को पूरा करने के लिए नियंत्रक, ऑपरेशन इंटरफ़ेस, इनपुट/आउटपुट, एनालॉग इनपुट/आउटपुट, हाई-स्पीड काउंटिंग/पल्स और संचार पोर्ट को एक कॉम्पैक्ट इकाई में एकीकृत करना है।
एचएमआई पीएलसी ऑल इन वन का उत्पाद विवरण
विशेषता:
1. सुपर फ़ंक्शन।पीएलसी एफएक्स3जी/एफएक्स3यू/एफएक्स3एस पीएलसी के साथ संगत है। यह तेजी से काम करता है।
2. अत्यधिक एकीकरण। डिजिटल बिंदु हैं30 इनपुटऔर30 आउटपुटअधिक से अधिक। डिजिटल आउटपुट ट्रांजिस्टर, रिले या मिश्रित आउटपुट हो सकता है। एनालॉग 16 इनपुट और 8 आउटपुट तक पहुंच सकता है। इसमें 2पीएलसीओएम पोर्ट (232 रुपये और यूएसबी पोर्ट) है। एचएमआई पर 1 डाउनलोडिंग पोर्ट है।
3. कई का समर्थन करेंउच्च गति गिनतीऔरउच्च गति नाड़ी.त्वरण और मंदी स्वतंत्र हैं। कुल उच्च गति की गिनती और पल्स 480KHz से अधिक नहीं हो सकती
4.32K चरण कार्यक्रम क्षमता।32K पावर-ऑफ रिटेंटिव रजिस्टर.सपोर्ट इंटरपोलेशन, रैखिक और गोलाकार इंटरपोलेशन, पीआईडी स्व-समायोजन
5. रीडिना डेटा को पूरी तरह से रोकने के लिए विशेष एन्क्रोवोशन। पासवर्ड को 12345678 पर सेट करें, पीएलसी केवल 8-बिट पासवर्ड एन्क्रायोशन का समर्थन करता है।
6. पीएलसी प्रोग्रामिंग सॉफ्टवेयर के साथ संगत हैGX डेवलपर8.86Qऔरजीएक्स वर्क्स2और एचएमएल हैएमव्यूसॉफ़्टवेयर।
7. रिमोट कंट्रोल का एहसास करने के लिए नेटवर्क मॉड्यूल को ग्राहक के पुनर्मूल्यांकन के अनुसार चुना जा सकता है, यदि थोक ऑर्डर हो तो अनुकूलित करने के लिए अधिक मॉडल समर्थित हैं।
| एमओडेल | QM3G-70Kएफ एच |
| आयाम | 226*163*35.6 मिमी |
| कटआउट का आकार | 217*154मिमी |
| इनपुट | 24वीडीसी |
| बिजली की खपत | 4-6W |
| एचएमआई | |
| विशेषता | 60K रंग प्रतिरोधी टच स्क्रीन, पोर्ट्रेट डिस्प्ले का समर्थन करता है |
| प्रकार | 7.0"टीएफटी |
| प्रदर्शन का आकार | 154*87मिमी |
| संकल्प(पिक्सेल) | 800*480 |
| टक्कर मारना | 64एमबी (कृपया पूछें कि क्या ऐतिहासिक डेटा संग्रहीत करने की आवश्यकता है) |
| ROM | न ही फ़्लैश 8एमबी |
| CPU | 32 बिट सीपीयू 408 मेगाहर्ट्ज |
| COM पोर्ट | टाइप-बी एचएमआई डाउनलोड पोर्ट (यूएसबी पेनेट्रेटिंग फ़ंक्शन के माध्यम से पीएलसी प्रोग्राम डाउनलोड कर सकते हैं), आरएस232 |
| सॉफ़्टवेयर | कूलमे टीपीवर्क्स एचएमआई प्रोग्रामिंग सॉफ्टवेयर |
पीएलसी:
I/O स्तर -इनपुट:
-निष्क्रिय एनपीएन, सार्वजनिक टर्मिनल पृथक
-ट्रांजिस्टर आउटपुट: निम्न स्तर का एनपीएन, COM नकारात्मक से कनेक्ट होता है
-रिले आउटपुट: सामान्य रूप से खुला सूखा संपर्क
टाइप करें और लोड करें:
-एमटी: 2ए/प्वाइंट, 4ए/4 पॉइंट COM;एमटी: 0.5ए/पॉइंट, 0.8ए/4 पॉइंट COM, 1.6A/8 पॉइंट COM
-एमआर: 2ए/पॉइंट, 4ए/4 पॉइंट कॉम, 5ए/12 पॉइंट कॉम।
उच्च गति गिनती:
एकल चरण 6 चैनल 60KHz, या 2 AB 60KHz + 1 AB 10KHz, या 2 ABZ 60KHz + 1 AB चरण 10KHz
हाई-स्पीड पल्स (केवल एमटी मॉडल के लिए):
8 चैनल, Y0-Y3 100KHz है, Y4-Y7 10KHz है।
हाई-स्पीड काउंटिंग + हाई-स्पीड पल्स <480KHz
कॉम पोर्ट:
1x मिनी USB, 1x RS232, 1x RS485
सॉफ़्टवेयर:
GX डेवलपर8.86 और GX वर्क्स 2 के साथ संगत
सामान्य प्रश्न
1. पीएलसी ट्रांजिस्टर और रिले का उपयोग करने की सावधानियां
पीएलसी आउटपुट एक सामान्य कैथोड आउटपुट है, सैद्धांतिक मान 1A है, वास्तविक उपयोग 500mA से कम है, COM वायरिंग नकारात्मक है, कृपया 24V वोल्टेज का उपयोग करें, जब इसे स्विच के रूप में उपयोग किया जाता है तो कोई वोल्टेज आउटपुट नहीं होता है।यदि कोई बाहरी रिले है, तो रिले को बाहरी बिजली आपूर्ति की आवश्यकता होती है।
रिले का संपर्क जीवन है, सैद्धांतिक मूल्य 30W गुना है, और बाहरी भार का सैद्धांतिक मूल्य 5A से अधिक नहीं है।अक्सर, पूर्ण लोड करंट सेवा जीवन को प्रभावित कर सकता है, और कोई वोल्टेज आउट नहीं होता है।
2. कूलमे पीएलसी आउटपुट प्रकार चयन की सावधानियां
एमटी: ट्रांजिस्टर आउटपुट को इंगित करता है, एमआर: रिले आउटपुट को इंगित करता है, और एमआरटी: रिले ट्रांजिस्टर मिश्रित आउटपुट को इंगित करता है।
ट्रांजिस्टर आउटपुट और रिले आउटपुट के बीच मुख्य अंतर हैं:
(1)वर्तमान भार में अंतर।वर्तमान में, हम 500MA के अधिकतम वर्तमान लोड के साथ एक ट्रांजिस्टर का उपयोग करते हैं, और रिले का अधिकतम वर्तमान लोड 5A है (EX2N(S)/DX2N(S) श्रृंखला PLC का अधिकतम रिले करंट 3A है);
(2) आउटपुट पावर: ट्रांजिस्टर को केवल DC24V बिजली आपूर्ति से जोड़ा जा सकता है, और रिले को DC24V और AC220V बिजली आपूर्ति से जोड़ा जा सकता है;
(3)कार्यात्मक विशेषताएं: यदि आपको स्टेपर मोटर चलाने के लिए पल्स भेजने की आवश्यकता है, तो आपको ट्रांजिस्टर आउटपुट या मिश्रित आउटपुट का उपयोग करना चाहिए।इसके अलावा, यदि आउटपुट स्विच सक्रिय है, तो ट्रांजिस्टर आउटपुट का उपयोग करने की अनुशंसा की जाती है;
(4) यदि रिले और ट्रांजिस्टर दोनों उपलब्ध हैं, तो ट्रांजिस्टर आउटपुट का उपयोग करने की सिफारिश की जाती है क्योंकि ट्रांजिस्टर की कोई संपर्क जीवन सीमा नहीं है और जब तक करंट सीमा से अधिक नहीं होता तब तक जीवनकाल रिले से अधिक लंबा होगा।
