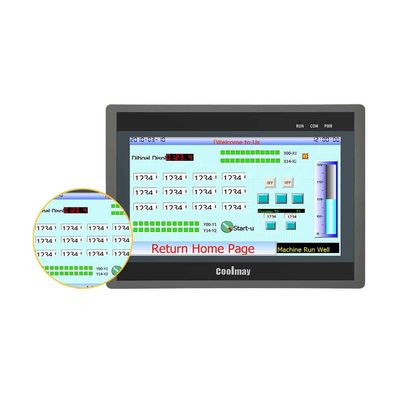

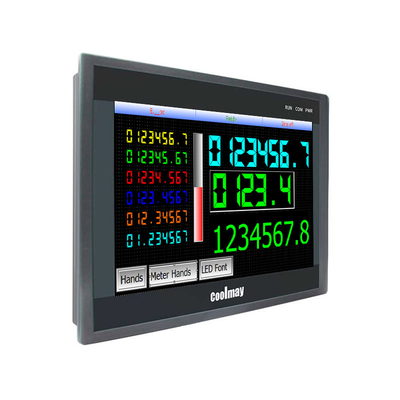

Coolmay 10.1 इंच टीएफटी एचएमआई पीएलसी ईथरनेट पोर्ट 128 एमबी रैम पीएलसी एचएमआई सभी एक नियंत्रक पैनल में

10.1 ¢TFT hmiपीएलसीईथरनेट पोर्ट पीएलसी एचएमआई के साथ सभी एक नियंत्रक पैनल में

Coolmay HMI/PLC ऑल-इन-वन मशीन ने अभिनव तरीके से हार्डवेयर में HMI और PLC स्विच, एनालॉग और तापमान के उच्च एकीकरण को महसूस किया है।यह विभिन्न अवसरों में उपयोग किया जा सकता है जिसमें बाहरी पीएलसी और अन्य विस्तार मॉड्यूल के बिना पीएलसी नियंत्रण की आवश्यकता होती हैउच्च एकीकृत औद्योगिक स्वचालन नियंत्रण समाधान प्लग-इन टर्मिनलों का उपयोग करता है, जो टर्मिनल ग्राहकों के लिए असेंबलिंग, स्थापना और रखरखाव को बहुत सुविधाजनक बनाता है।यह विफल होने पर सीधे प्रतिस्थापित किया जा सकता है, "शून्य यात्रा व्यय" और निःशुल्क साइट पर रखरखाव प्राप्त करना।

एचएमआई पीएलसी ऑल इन वन का उत्पाद विवरण

विशेषताएं:

1संरचना

अत्यधिक एकीकृत, कॉम्पैक्ट संरचना, लागत बचत और स्थान की बचत।

2प्रोग्रामिंग सॉफ्टवेयर

एचएमआईः कूलमे vcool एचएमआई प्रोग्रामिंग सॉफ्टवेयर को अपनाता है।

पीएलसीः मित्सुबिशी वर्क्स 2/ जीएक्स डेवलपर 8 के साथ संगत।86.

3. इनपुट

डिजिटल इनपुट: अधिकतम 30 चैनल डिजिटल इनपुट।

एनालॉग इनपुट: 5 AD इनपुट तक स्थापित किए जा सकते हैं।

वैकल्पिक:E/K/S/T/J थर्मोकपल/PT100/PT1000/NTC10K/NTC50K/NTC100K/ 0~10V/0~5V/0~20mA/4-20mA/ 5V~5V/-10V~10V या मिश्रित प्रकार और अन्य विशेष विनिर्देश (थर्मोकपल नकारात्मक तापमान का समर्थन करता है).

4. उच्च गति गिनती इनपुट

एकल चरण 6 चैनल 60KHz उच्च गति गिनती या 2 चैनल AB (Z) चरण 60KHz प्लस 1 चैनल AB चरण 10KHz।

5. उत्पादन

डिजिटल आउटपुटः अधिकतम 30 आउटपुट (Y0~Y3 MOS ट्यूब हैं) ।

विकल्पः रिले (MR) या ट्रांजिस्टर (MT) या मिश्रित (MRT); रिले आउटपुटः अधिकतम भार 5A, ट्रांजिस्टर आउटपुटः अधिकतम भार 500mA।

एनालॉग मात्राः अधिकतम 2 डीए आउटपुट स्थापित किए जा सकते हैं।

विकल्पः0~10V/0~5V/0~20mA/4~20mA/मिश्रित/-5~5V/-10~10V ((1 माइनस वोल्टेज के लिए 2DA) ।

2. स्मृति	रैम	128MB
   	रोम	128MB
   	सीपीयू	दोहरी कोर 1GHz
   आई/ओ	डीआई/डीओ	12DI/12DO या 20DI/18DO या 24DI/20DO या 30DI/30DO
   		इनपुटः निष्क्रिय एनपीएन, सार्वजनिक टर्मिनल अलग ट्रांजिस्टर आउटपुटः कम स्तर का एनपीएन, कम से नकारात्मक कनेक्ट करें; रिले आउटपुटः सामान्य रूप से खुला सूखा संपर्क
   	डीओ प्रकार	रिले (MR) या ट्रांजिस्टर (MT) या मिश्रित (MRT) (रिले आउटपुटः अधिकतम भार 5A/ट्रांजिस्टर आउटपुटः अधिकतम भार 500mA)
   	एनालॉग I/O (वैकल्पिक)	अधिकतम 16AI/8AO
   	एआई प्रकार (वैकल्पिक)	प्रकार E/E_/K/K_/S_/T/T_/J/J_ थर्मोकपल/ PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ -5V~5V/ -10V~10V/ 0~20mA/ 4~20mA/ मिश्रित
   	एओ प्रकार (वैकल्पिक)	0~10V /0~5V/ 0~20mA/ 4~20mA/ मिश्रित/ -5~5V/ -10~10V (2DA 1 माइनस वोल्टेज के लिए)
   उच्च गति कार्य	उच्च गति गिनती	एकल चरण 6 चैनल 60KHz, या 2 AB 60KHz + 1 AB 10KHz, या 2 ABZ 60KHz + 1 AB चरण 10 KHz
   	उच्च-गति धड़कन	8 चैनल, Y0-Y3 100KHz है, Y4-Y7 10KHz है। उच्च गति गिनती + उच्च गति पल्स < 480KHz

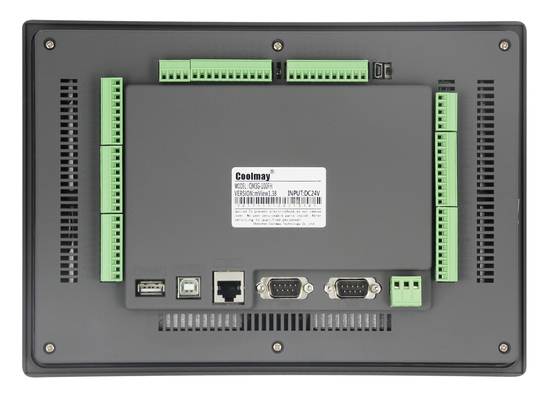

   संबंध	एचएमआई	1 एचएमआई डाउनलोड पोर्ट,1 यूएसबी 2.0 पोर्ट
   		1 RS485 या 1 RS232 पोर्ट ईथरनेट पोर्ट (पीएलसी ईथरनेट पोर्ट के साथ सह-अस्तित्व नहीं कर सकता)
   	पीएलसी	1 मिनी टाइप बी यूएसबी पोर्ट, 1 Rs232 पोर्ट (प्रोग्राम पोर्ट,कॉम पोर्ट के रूप में भी इस्तेमाल किया जा सकता है)
   		1 Rs485 या 2 Rs485 COM पोर्ट (एक डिफ़ॉल्ट Rs232 पोर्ट से बदला जाता है), CAN (2.0A/B), ईथरनेट पोर्ट (एचएमआई ईथरनेट पोर्ट के साथ सह-अस्तित्व नहीं कर सकता), वाईफ़ाई (डिफ़ॉल्ट Rs232 पर कब्जा करेगा)
   सॉफ्टवेयर	एचएमआई	कूलमई vcool
   	पीएलसी	मित्सुबिशी जीएक्स डेवलपर8.86 औरकार्य 2
