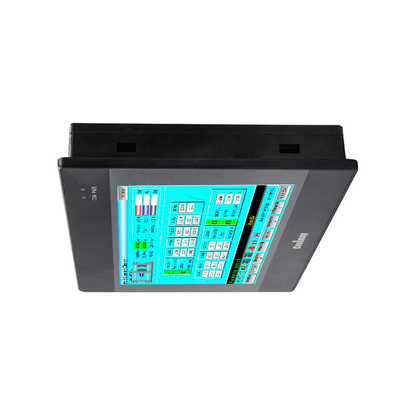

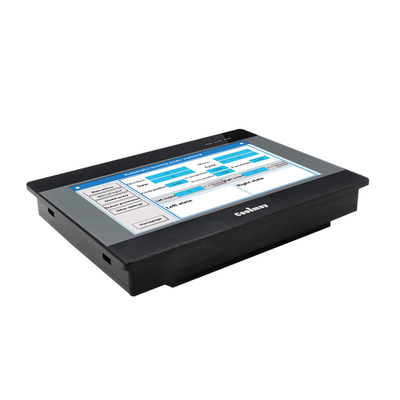

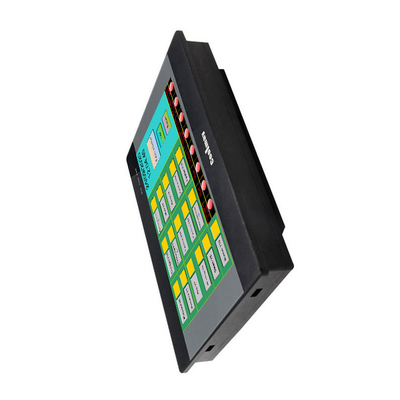

प्रोग्रामेबल लॉजिक कंप्रेसर 4 अक्ष 8 अक्ष स्टेपर सर्वो ड्राइवर ब्रशलेस पीडब्ल्यूएम डुअल मोटर स्पीड कंट्रोलर यूनिट मॉड्यूल
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| ROM | NOR फ्लैश 128Mb | टक्कर मारना | 128 एमबी |
|---|---|---|---|
| डीआई/डीओ | अधिकतम 12DI/12DO | डीआई स्तर | निष्क्रिय एनपीएन, सार्वजनिक टर्मिनल पृथक |
| टाइप जरूर करें | रिले | डीओ स्तर | सामान्यतः सूखा संपर्क खोलें |
| उच्च गति की गिनती | 8 चैनल, Y0-Y3 100KHz है, Y4-Y7 10KHz है। हाई-स्पीड काउंटिंग + हाई-स्पीड पल्स < 480KHz | हाई-स्पीड पल्स | एकल चरण 6 चैनल 60KHz, या 2 AB 60KHz + 1 AB 10KHz, या 2 ABZ 60KHz + 1 AB चरण 10 KHz |
| प्रमुखता देना | ब्रशलेस पीडब्ल्यूएम डुअल मोटर स्पीड कंट्रोलर,प्रोग्रामेबल लॉजिक कंप्रेसर,मोटर स्पीड कंट्रोलर यूनिट मॉड्यूल |
||
उत्पाद विवरण
प्रोग्रामेबल लॉजिक कंप्रेसर 4 अक्ष 8 अक्ष स्टेपर सर्वो ड्राइवर ब्रशलेस पीडब्ल्यूएम डुअल मोटर स्पीड कंट्रोलर यूनिट मॉड्यूल
बंदरगाहों का शॉर्ट सर्किट:
पीएलसी इनपुट टर्मिनल का COM (S/S)
24V, और एक्स टर्मिनल बिजली की आपूर्ति 0V से जुड़ा हुआ है, यानी इनपुट
संकेत है
दो तार प्रणाली (चुंबकीय नियंत्रण स्विच): चुंबकीय स्विच का सकारात्मक ध्रुव है
पीएलसी एक्स टर्मिनल से जुड़ा हुआ है, और नकारात्मक ध्रुव 0V से जुड़ा हुआ है।
तीन तार प्रणाली (फोटोइलेक्ट्रिक सेंसर या एन्कोडर):पीएलसी स्विच है
एक तीन तार फोटोइलेक्ट्रिक सेंसर या एन्कोडर से जुड़ा, बिजली की आपूर्ति
सेन्सर या एन्कोडर की शक्ति के सकारात्मक इलेक्ट्रोड से जुड़ा हुआ है
एनकोडर और सिग्नल लाइन एक्स टर्मिनल से जुड़ी होती है।
फोटोइलेक्ट्रिक सेंसर NPN प्रकार के होने की आवश्यकता है (PNP को विशेष अनुकूलन की आवश्यकता है) ।
पीएलसी डिजिटल आउटपुट वायरिंगः
ट्रांजिस्टरः आउटपुट NPN है, COM नकारात्मक ध्रुव से जुड़ा हुआ है, और Y से जुड़ा हुआ है
एक भार के साथ बिजली की आपूर्ति के सकारात्मक ध्रुव।
रिले: प्रत्यक्ष संपर्क आउटपुट, COM को सकारात्मक या नकारात्मक से जोड़ा जा सकता है।
आरेख रिले आउटपुट मॉड्यूल के समकक्ष सर्किट आरेख दिखाता है।
समूहों. प्रत्येक समूह विद्युत पृथक है. आउटपुट संपर्कों के विभिन्न समूहों को विभिन्न शक्ति सर्किट से जोड़ा जाता है.
पैरामीटर
|
प्रदर्शन |
आयाम |
200*146*36 मिमी |
|
|
कटआउट का आकार |
192*138 मिमी |
|
|
प्रकार |
7"TFT |
|
|
विशेषता |
60K रंग प्रतिरोधी टच स्क्रीन, पोर्ट्रेट डिस्प्ले का समर्थन करती है |
|
स्मृति |
रैम |
128MB |
|
|
रोम |
NOR फ्लैश 128MB |
|
|
सीपीयू |
दोहरी कोर 1GHz |
|
आई/ओ |
डीआई/डीओ |
अधिकतम 24DI/20DO (अधिकतम 16MR) |
|
|
डीआई/डीओ स्तर |
इनपुटः निष्क्रिय एनपीएन, सार्वजनिक टर्मिनल अलग रिले आउटपुटः सामान्य रूप से खुला सूखा संपर्क |
|
|
DO प्रकार और भार |
एमआरः 2ए/बिंदु, 5ए/12 बिंदु कॉम। |
|
|
एनालॉग आई/ओ (वैकल्पिक) |
अधिकतम 12AI/8AO |
|
|
एआई प्रकार (वैकल्पिक) |
थर्मोकपल E/E_/K/K_/S/S_/T/T_/J/J_ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ 0~20mA/ 4~20mA/ -5V~5V/ -10V~10V/ मिश्रित |
|
|
एओ प्रकार (वैकल्पिक) |
0~10V /0~5V/ 0~20mA/ 4~20mA/ मिश्रित/ -5~5V/ -10~10V (2AO 1 माइनस वोल्टेज के लिए) |
|
उच्च गति कार्य |
उच्च गति गिनती |
एकल चरण 6 चैनल 60KHz, या 2 AB 60KHz + 1 AB 10KHz, या 2 ABZ 60KHz + 1 AB चरण 10 KHz |
|
|
उच्च-गति धड़कन |
8 चैनल, Y0-Y3 100KHz है, Y4-Y7 10KHz है। उच्च गति गिनती + उच्च गति पल्स < 480KHz |
|
संबंध |
एचएमआई |
टाइप-सी एचएमआई डाउनलोड पोर्ट (यूएसबी घुसपैठ समारोह के माध्यम से पीएलसी कार्यक्रम डाउनलोड कर सकते हैं), आरएस 232 पोर्ट |
|
|
|
1 RS485 (डिफ़ॉल्ट RS232 से बदला गया) |
|
|
पीएलसी |
1 TYPE-C, 1 RS232 (प्रोग्राम पोर्ट) |
|
|
|
1 RS485 या 2 RS485 COM पोर्ट (एचएमआई पर RS485 पोर्ट और पीएलसी पर RS232 पोर्ट उपलब्ध नहीं होगा) |
|
|
|
CAN (2.0A/B) पोर्ट, ईथरनेट पोर्ट, WIFI (डिफ़ॉल्ट RS232 पोर्ट पर होगा) |
|
सॉफ्टवेयर |
एचएमआई |
कूलमई वीकूल |
|
|
पीएलसी |
मित्सुबिशी जीएक्स डेवलपर 8.86 औरकार्य 2 |
नामकरण के नियम
1. श्रृंखलाEX3G-80:EX3G-80सीरीज
2. एचएमआई 43FH: 4.3इंच 50FH: 5इंच 70FH/70HD/70KFH: 7इंच 100FH: 10इंच
3डिजिटल इनपुट और आउटपुट (डीआई/डीओ) 16: 8डीआई 8डीओ 24: 12डीआई 12डीओ 38: 20डीआई 18डीओ 44: 24डीआई 20डीओ 60: 30डीआई 30डीओ
4मॉड्यूल प्रकार M: सार्वभौमिक नियंत्रक का मुख्य मॉड्यूल
5. डिजिटल आउटपुट (DO) प्रकार R: रिले; T: trnasistor ((MOS ट्यूब); RT: दोनों रिले और ट्रांजिस्टर
6. एनालॉग इनपुट (एडी) 43FH/50FH के लिए 4 चैनल,12 70FH/HD के लिए 16, 70KFH/100FH के लिए
7एनालॉग आउटपुट (डीए) 43 एफएच/50 एफएच,8 के लिए 2 चैनल, 70 एफएच/70 एचडी/70 केएफएच/100 एफएच के लिए
8. एआई प्रकार ईः थर्मोकपल ई ((किसान के रूप में अनुकूलित किया जा सकता है प्रकार के टी, एस या जे नकारात्मक तापमान का समर्थन करता है)
PT:PT100 PT1000:PT1000 एनटीसी थर्मिस्टोर 10K, 50K, 100K A0: 0-20mA A4: 4-20mA V5: 0-5V
V: 0-10V V5_:-5V~5V V_:-10~10V (केवल 7 और 10 इंच समर्थन V5_ और V_)
9. एओ प्रकार ए0: 0-20mA ए4: 4-20mA वी5: 0-5V वीः 0-10V वी5_:-5V~5V
V_:-10~10V ((केवल 7 इंच और 10 इंच समर्थन नकारात्मक वोल्टेज 2 चैनलों को कवर करता है)
10. C1 एकल चरण उच्च गति गणना,C2 AB चरण गणना,C3 ABZ चरण गणना;
सामान्यतः 6 एकल चरण 60KHz या 2 AB (Z) 60KHz + 1 AB 10KHz का समर्थन करता है
11. P0:10KHz हाई स्पीड पल्स;P:100KHz हाई स्पीड पल्स;आम तौर पर 8 चैनल,Y0-Y3 100KHz है,Y4-Y7 10KHz है;यह हाई स्पीड काउंटिंग प्लस हाई स्पीड पल्स 480KHz के साथ होना चाहिए
12. com पोर्ट वैकल्पिक ग्राफ 1 के मूल पैरामीटर को संदर्भित करता है
