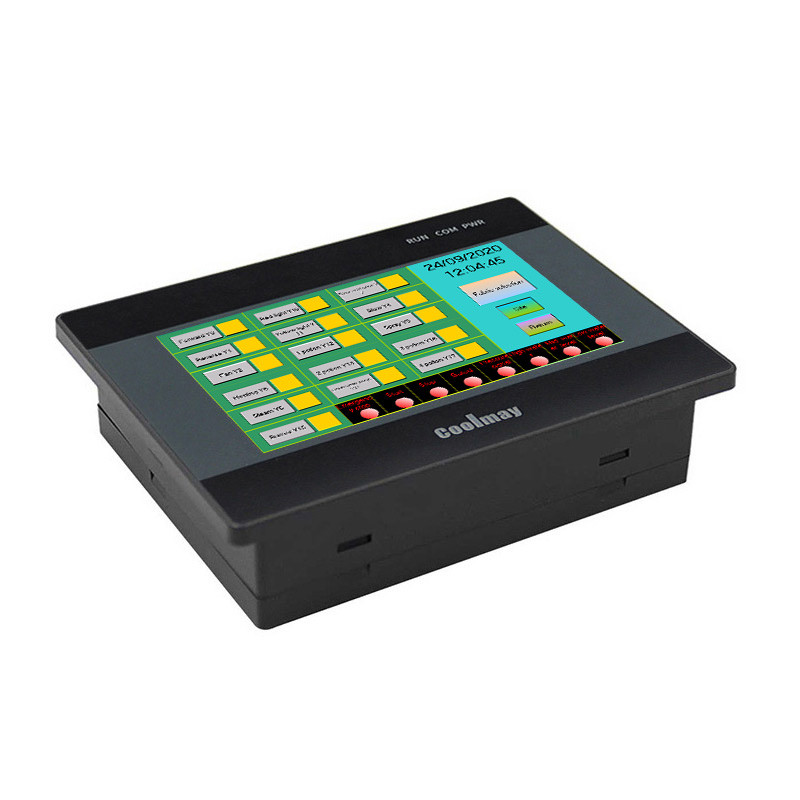

इंडस्ट्रियल पीएलसी एचएमआई ऑल इन वन प्रोग्रामेबल लॉजिक कंट्रोलर ईथरनेट 1
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| आयाम | 134*102*32mm | संकल्प | 480*272 पिक्सेल |
|---|---|---|---|
| ROM | 128 एमबी | सीपीयू | डुअल-कोर 1GHz |
| डीआई/डीओ | 12DI/12DO | एनालॉग आई/ओ | (वैकल्पिक) अधिकतम 4AI/2AO |
| एचएमआई पोर्ट | आरएस232 पोर्ट | पीएलसी बंदरगाह | मिनी टाइप बी यूएसबी पोर्ट |
| प्रमुखता देना | ऑल इन वन पीएलसी एचएमआई,औद्योगिक पीएलसी एचएमआई,ईथरनेट पीएलसी एचएमआई |
||
उत्पाद विवरण
औद्योगिक
लाभः
◆ वर्क्स 2/जीएक्स डेवलपर 8.86 के साथ संगत ऊपरी कंप्यूटर प्रोग्रामिंग सॉफ्टवेयर (स्केल आरेख और एसएफसी भाषा का समर्थन करता है, संरचित प्रोग्रामिंग/लेबल का समर्थन नहीं करता है) ।
◆ सैन्य स्तर के 32 बिट सीपीयू को अपनाया गया है, जो तेजी से और उच्च विद्युत चुम्बकीय हस्तक्षेप के औद्योगिक वातावरण के लिए अधिक अनुकूल है।
◆ घड़ी समर्थित, रिचार्जेबल बैटरी अपनाई गई।
◆ मित्सुबिशी प्रोग्रामिंग पोर्ट प्रोटोकॉल/मॉडबस प्रोटोकॉल/आरएस प्रोटोकॉल/बीडी बोर्ड प्रोटोकॉल का समर्थन करें,
एक दूसरे और अन्य उपकरणों के साथ पीएलसी संचार आसानी से प्राप्त किया जाता है।
◆ उच्च गति काउंटर. नियमित रूप से एकल चरण 6 चैनल 60KHz/AB(Z) चरण 2 चैनल 60KHz + AB चरण 1 चैनल 10KHz।
◆ एनालॉग आउटपुट और इनपुट के लिए अलग-अलग या मिश्रित कई प्रकार के एनालॉग का समर्थन करें।
◆ वायरिंग के लिए सुविधाजनक, 3.81 मिमी प्लग करने योग्य टर्मिनलों को अपनाना।
◆ आसान स्थापना। डीआईएन-रेल (35 मिमी चौड़ाई) स्थापना और फिक्स्ड छेद स्थापना। लचीला, तदनुसार अनुकूलित किया जा सकता है।
◆ पीएलसी सॉफ्टवेयर मित्सुबिशी के साथ संगत है, एचएमआई कूलमे प्रोग्रामिंग सॉफ्टवेयर का उपयोग करता है।
पैरामीटरः
|
प्रदर्शन |
आयाम |
134*102*32 मिमी |
|
संकल्प |
480*272 पिक्सेल |
|
|
प्रकार |
4.3 TFT |
|
|
विशेषताएं |
समर्थन अवरोध, रैखिक चाप अंतरालन, पीआईडी ऑटो-ट्यूनिंग. 32K कार्यक्रम क्षमता, 32K अवधारण रजिस्टर |
|
|
स्मृति |
रैम |
128MB |
|
रोम |
128MB |
|
|
सीपीयू |
दोहरी कोर 1GHz |
|
|
आई/ओ |
डीआई/डीओ |
12DI/12DO |
|
इनपुटः निष्क्रिय एनपीएन, सार्वजनिक टर्मिनल अलग ट्रांजिस्टर आउटपुटः कम स्तर का एनपीएन, कम से नकारात्मक कनेक्ट करें; रिले आउटपुटः सामान्य रूप से खुला सूखा संपर्क |
||
|
DO प्रकार और भार |
रिले MR/MOS ट्यूब, एमओएस ट्यूबः 2ए/बिंदु, 4ए/4 बिंदु COM, 5ए/12 बिंदु COM; एमआरः 2ए/बिंदु, 5ए/12 बिंदु कॉम। |
|
|
एनालॉग I/O (वैकल्पिक) |
अधिकतम 4AI/2AO |
|
|
एआई प्रकार (वैकल्पिक) |
प्रकार E/E_/K/K_/S/S_/T/T_/J/J_ थर्मोकपल/ PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ 0~20mA/ 4~20mA/ मिश्रित |
|
|
एओ प्रकार (वैकल्पिक) |
0~10V /0~5V/ 0~20mA/ 4~20mA/ मिश्रित |
|
|
उच्च गति कार्य |
उच्च गति गिनती |
6 चैनल एकल चरण 60KHz, या 2 चैनल AB (Z) चरण 60KHz + 1 चैनल AB चरण 10KHz |
|
उच्च-गति धड़कन |
8 चैनल, Y0-Y3 100KHz है, Y4-Y7 10KHz है उच्च गति गिनती + उच्च गति पल्स < 480KHz |
|
|
संबंध |
एचएमआई |
1 एचएमआई डाउनलोड पोर्ट |
|
1 RS232 पोर्ट |
||
|
पीएलसी |
1 मिनी प्रकार बी यूएसबी पोर्ट, 1 आरएस232 पोर्ट (प्रोग्राम पोर्ट,कॉम पोर्ट के रूप में भी इस्तेमाल किया जा सकता है) |
|
|
1 RS485 या 2 RS485 COM पोर्ट (एक डिफ़ॉल्ट RS232 पोर्ट से बदला जाता है) |
||
|
सॉफ्टवेयर |
एचएमआई |
कूलमई vcool |
|
पीएलसी |
मित्सुबिशी जीएक्स डेवलपर8.86 और जीएक्स वर्क्स 2 के साथ संगत |
पीएलसी प्रोग्रामिंग सूचना
पीएलसी जीएक्स 8.86/वर्क्स 2 और नीचे के संस्करणों के साथ संगत है। यदि आप सॉफ्टवेयर के अन्य संस्करणों का उपयोग करते हैं, तो असंगतता हो सकती है।
जब पीएलसी प्रोग्राम डाउनलोड किया जाता है, तो एक शीघ्र त्रुटि होती हैः कॉम पोर्ट निर्दिष्ट नहीं किया जा सकता है,
GX 8.86 सॉफ्टवेयरः ऑनलाइन - ट्रांसफर सेटिंग्स को बदलना comport;
कार्य 2: सभी लक्ष्य - सभी जुड़े लक्ष्यों में संचार को बदलें;
यदि संचार त्रुटि होती है, तो केबल असामान्य है यदि संकेत दिया जाता है, तो इसे बंद करके, केबल का पता लगाकर, यह पता लगाकर कि क्या बिजली सामान्य है, या कंप्यूटर को बदलकर हटा दें।
वर्क्स 2 सॉफ्टवेयर संस्करण में, चित्र चुनेंः (नोटः लेबल प्रतिबंधित है)

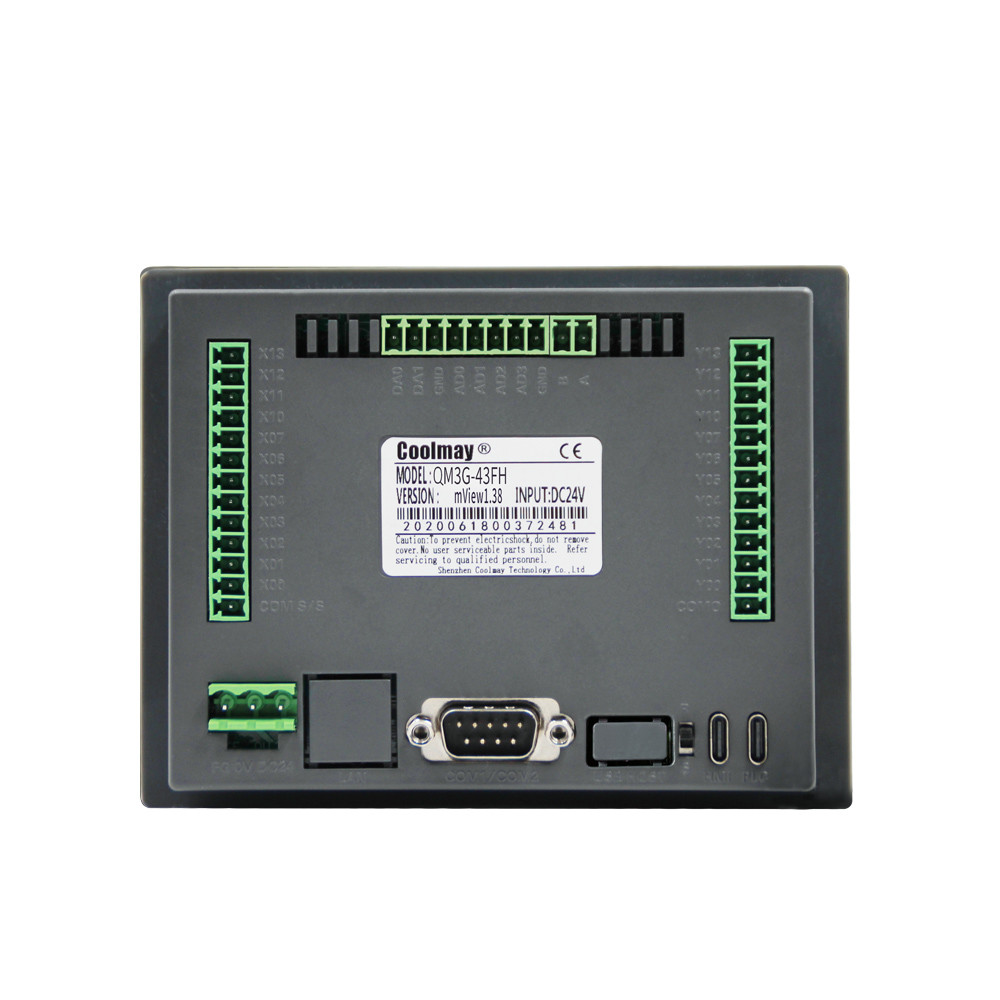

प्रत्येक इंटरफेस और संकेतक का परिचयः
पावरः पावर इंडिकेटर, पावर लाइट से जुड़ा हुआ
RUN: पीएलसी चल रहा स्थिति संकेतक. यह प्रकाश जब पीएलसी चल रहा है पर है.
COM: टच स्क्रीन और पीएलसी संचार स्थिति संकेतक, जब दोनों संवाद करते हैं, तो प्रकाश चालू होता है
पावर टर्मिनलः DC24V स्विचिंग पावर सप्लाई के सकारात्मक और नकारात्मक टर्मिनल क्रमशः पावर सप्लाई टर्मिनल के DC24V और 0V से जुड़े होते हैं।
पीएलसी प्रोग्रामिंग पोर्टः दो पीएलसी प्रोग्रामिंग पोर्ट (मिनीबी प्रकार के यूएसबी पोर्ट / आरएस 232), पीएलसी प्रोग्राम को 232 प्रोग्रामिंग लाइन या यूएसबी केबल डाउनलोड के माध्यम से डाउनलोड किया जा सकता है
टच स्क्रीन प्रोग्रामिंग पोर्टः टच स्क्रीन कॉन्फ़िगरेशन प्रोग्राम डाउनलोड करें
यूएसबी इंटरफेसः मुख्यतः फाइल सिस्टम FAT 32 की यू डिस्क में सीधे डाला जा सकता है, इसे माउस में भी डाला जा सकता है।
